제품 세부 정보
원래 장소: 동완, 중국
브랜드 이름: DGAX
인증: CE
모델 번호: 찌그러뜨리다
문서: DENT inspection machine_EN.pdf
지불 및 배송 조건
최소 주문 수량: 1SET
가격: Contact Us
포장 세부 사항: 거품 내부 + 외부 나무 케이스
배달 시간: 45-60DAYS
지불 조건: T/T
공급 능력: 100은 / 달에서 설정합니다
기능: |
제품 불량검사 |
적용: |
고무, 플라스틱, PTFE, 하드웨어 |
보증: |
1년 |
핵심 부품: |
서보 모터, PLC, 실린더 |
전원 공급: |
AC220V±10% 50HZ/60HZ |
효율성: |
최대 36,000pcs/h (크기 및 재질에 따라 다름) |
시스템: |
공급 장치 300L |
카메라 수량: |
4(감지 요구 사항에 따라 다름) |
기능: |
제품 불량검사 |
적용: |
고무, 플라스틱, PTFE, 하드웨어 |
보증: |
1년 |
핵심 부품: |
서보 모터, PLC, 실린더 |
전원 공급: |
AC220V±10% 50HZ/60HZ |
효율성: |
최대 36,000pcs/h (크기 및 재질에 따라 다름) |
시스템: |
공급 장치 300L |
카메라 수량: |
4(감지 요구 사항에 따라 다름) |
시각 검사 기계와 수동 검사 사이의 차이
시각 검사 기계
시각 검사 기계의 정확도는 매우 높은 수준에 도달 할 수 있습니다. 그것은 정밀한 광학 이미징 시스템과 고급 알고리즘을 통해 감지되며 작은 크기 오차, 결함 등을 식별 할 수 있습니다..예를 들어, 전자 칩 핀의 거리를 감지 할 때, 그것은 미크론 수준에 정확 할 수 있습니다.정확하게 검출할 수 있습니다..
또한, 그 정확도는 장기 작업 중에 안정적으로 유지 될 수 있으며 환경 변화 또는 자기 피로로 인해 변동되지 않습니다.
수동 검사
수동 검사 의 정확성 은 인간 눈 의 생리적 한계 에 의해 제한 된다. 인간 눈 은 0 미만 의 긁힘 과 같이 극히 작은 결함 들 을 발견 하는 데 어려움이 있다.1mm 또는 작은 범위 내에서 크기의 오차를 가진 부분 차이.
검사자의 상태 (피로, 기분, 주의력 등) 는 검출 정확성에 큰 영향을 줄 것입니다. 장기 검사 작업은 검사자의 피로,검출 정확도가 낮아지는, 그리고 발견을 놓치고 판단에 오류를 범할 수 있습니다.
이 시스템은 내부와 외부를 포함하는 두 개의 워크스테이션으로 구성되어 있으며, 각각은 60도 각도로 분포된 2 메가픽셀 또는 5 메가픽셀 컬러 카메라 6개를 갖추고 있습니다.각 카메라 는 저조화 렌즈를 사용 합니다또한, 이 시스템은 또한 위에 그리고 아래로 분산된 두 개의 컬러 조명 시스템을 갖추고 있습니다.그것은 내부와 외부 결함을 감지하는 기초에 이상에 독립적으로 디지털 조절 가능한 조명 시스템을 가지고 있습니다..

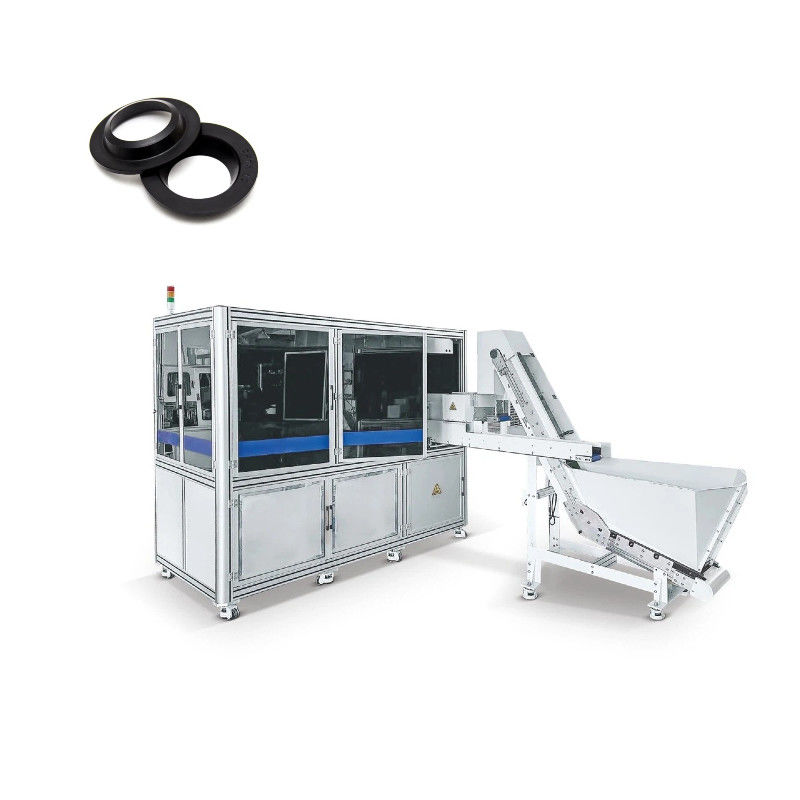

덩트 (Dent) 는 둥글고 모양의 부품의 차원 및 표면 결함을 탐지하는 광학 검사 장치입니다. 고무, 플라스틱,PTFT 및 탐지 범위 내에서 높은 정밀도를 가진 다른 재료이 재료들은 고밀도의 산업 카메라를 사용하여 일련의 검사에서 결함을 검사합니다.카메라에 의해 얻은 이미지는 데이터 손실 및 간섭없이 이미지 처리를 위해 실시간 시스템으로 관리되는 컴퓨터로 전송됩니다.: 사용자는 운영 인터페이스를 통해 간단하고 직관적인 방식으로 운영 체제와 상호 작용 할 수 있습니다. 감지 시스템은 안정적이고 신뢰할 수 있으며 효율적이며 고속입니다.
| 기술 매개 변수 | 35 | 60 | 90 |
| 소재 | 고무, 플라스틱, PTFE, 하드웨어 | ||
| 색상 | 어떤 색이든 | ||
| 최소오외면D엠미터검사 된 재료(mm) | 5 | 5 | 20 |
| 최대 오외면D엠미터검사 된 재료(mm) | 35 | 60 | 90 |
| 최소점검 된 두께 소재(mm) | 1 | 1 | 1 |
| 검사된 재료의 최대 두께(mm) | 9 | 9 | 9 |
| 효율성 | 최대 36,000pcs/h (대량과 재료에 따라) | ||
| 시스템 | 공급 장치 300L | ||
| 측정S류 | 35 | 60 | 90 |
| 카메라 | 블랙& 화이트 | 블랙& 화이트 | 블랙& 화이트 |
| 검사 범위(mm) | Φ54 | Φ71 | Φ102 |
| 최고 높이 검사(mm) | 10 | 10 | 10 |
| 이미지 해상도(mm) | 0.001 | 0.001 | 0.001 |
| 측정 정확성(mm) | +/- 0.008 | +/- 0.012 | +/- 0.012 |
| 반복 가능성(mm) | +/- 0.005 | +/- 0.008 | +/- 0.008 |
| 표면 작업장 | 35 | 60 | 90 |
| 카메라 | 전체 색상 | 전체 색상 | 전체 색상 |
| 카메라의 양 | 4 | 4 | 4 |
| 초점 길이의 조정 | E전력 | E전력 | E전력 |
| 높은M안전 및점검 역 | 35 | 60 | 90 |
| 검사 범위 (mm) | 25 | 25 | 25 |
| 이미지 해상도 (mm) | 0.001 | 0.001 | 0.001 |
| 측정 정확성 (mm) | ±0.003 | ±0.003 | ±0.003 |
| 반복 가능성 (mm) | ±0.005 | ±0.005 | ±0.005 |
| 최소점검 내부 지름 (mm) | 10 | 10 | 10 |
| 외부이데점검 S류 | 35 | 60 | 90 |
| 카메라 | 풀 컬러 | 풀 컬러 | 풀 컬러 |
| 단일 카메라 검사 범위 (mm) | 29 | 48 | 48 |
| 이미지 해상도 (mm/px) | 0.012 | 0.020 | 0.020 |
| 최소점검 D효과이브 면적 (mm) | 0.036*0036 | 00.060*0.060 | 00.060*0.060 |
| 내장이데점검 S류 | 35 | 60 | 90 |
| 카메라 | 풀 컬러 | 풀 컬러 | 풀 컬러 |
| 단일 카메라 검사 범위 (mm) | 29 | 48 | 58 |
| 이미지 해상도 (mm/px) | 0.010 | 0.019 | 0.019 |
| 최소점검 D효과이브 면적 (mm) | 00.030*0.030 | 00.030*0.030 | 00.030*0.030 |
전자 부품, 정밀 주사형조, 하드웨어 고정장치,
밀폐 반지,바바마 실리콘,산업용 은 콘택트 등
