제품 세부 정보
원래 장소: 동완, 중국
브랜드 이름: DGAX
인증: CE
모델 번호: 찌그러뜨리다
문서: WIRT inspection machine_EN.pdf
지불 및 배송 조건
최소 주문 수량: 1SET
가격: Contact Us
포장 세부 사항: 거품 내부 + 외부 나무 케이스
배달 시간: 45-60DAYS
지불 조건: T/T
공급 능력: 100은 / 달에서 설정합니다
기능: |
제품 불량검사 |
적용: |
고무, 플라스틱, PTFE, 하드웨어 |
방법: |
CCD 스캐닝 기술 |
핵심 부품: |
서보 모터, PLC, 실린더 |
전원 공급: |
AC220V±10% 50HZ/60HZ |
효율성: |
최대 36,000pcs/h (크기 및 재질에 따라 다름) |
시스템: |
공급 장치 300L |
카메라 수량: |
탐지 요구 사항에 따라 달라집니다. |
기능: |
제품 불량검사 |
적용: |
고무, 플라스틱, PTFE, 하드웨어 |
방법: |
CCD 스캐닝 기술 |
핵심 부품: |
서보 모터, PLC, 실린더 |
전원 공급: |
AC220V±10% 50HZ/60HZ |
효율성: |
최대 36,000pcs/h (크기 및 재질에 따라 다름) |
시스템: |
공급 장치 300L |
카메라 수량: |
탐지 요구 사항에 따라 달라집니다. |
산업용 카메라 (CCD 카메라 또는 CMOS 카메라 등) 를 통해 제품의 이미지를 얻습니다. 이 카메라는 모양, 크기 및 색상,매우 높은 프레임 레이트와 해상도로예를 들어, 고무 부품의 생산에서 카메라는 밀폐 및 플러그와 같은 부품의 표면 이미지를 미크론 수준까지의 정확도로 캡처 할 수 있습니다.고무 부품의 모양과 위치를 명확하게 보여줄 수 있는.
표면 제어 시스템
유리판 위와 아래에 설치된 두 개의 작업소로 구성되어 있으며, 각 작업소에는 고밀도의 컬러 카메라와 고정 초점 렌즈가 있습니다.
사진 촬영을 최적화하기 위해 독립적으로 디지털 조절 가능한 색상 조명 시스템을 갖추고 있습니다.
주요 기능은 상부와 하부 표면의 미용 결함을 감지하는 것입니다.
내부 및 외부 표면 제어 시스템
외부 측면 작업 스테이션으로 구성되어 있으며, 각각은 90도 각도로 분포된 4개의 2 메가 픽셀 컬러 카메라가 있습니다. 각 카메라는 낮은 왜곡 렌즈를 사용합니다.또 다른 특징은 상단과 하단으로 분산된 두 가지 컬러 조명 시스템이 있다는 것입니다..
조명 시스템은 사진 이미지를 최적화하기 위해 디지털 및 독립적으로 조정 할 수 있습니다.
제품 외면에 표면 결함을 탐지하기 위해

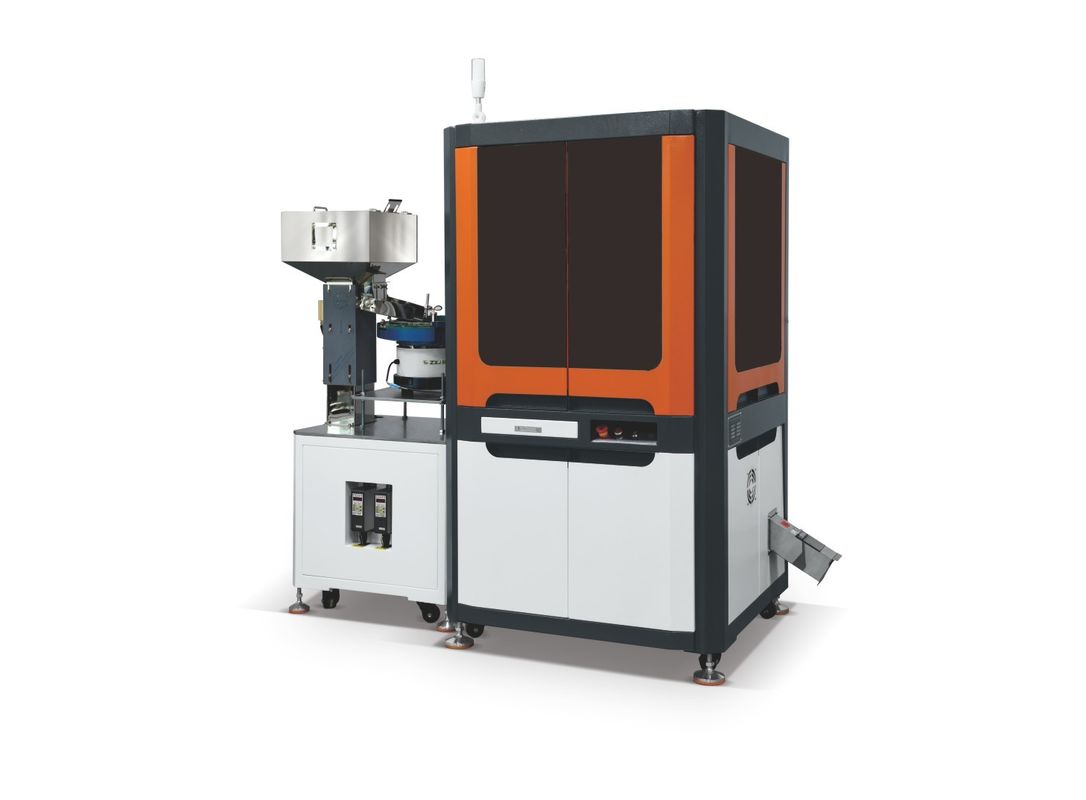

Wirt는 실리콘 방수 플러그의 차원 및 표면 결함을 감지하기 위해 특별히 개발된 광 검사 장치입니다.그것은 검사 범위 내에서 높은 정확도로 다양한 모양의 방수 플러그를 검사 할 수 있습니다.이 제품은 고밀도의 산업 카메라를 사용하여 일련의 검사 스테이션에서 결함을 검사합니다.카메라에서 얻은 이미지는 데이터 손실이나 간섭 없이 실시간 이미지 처리 시스템으로 관리되는 컴퓨터로 전송됩니다.: 운영자 인터페이스를 통해 사용자는 운영 체제와 간단하고 직관적인 방식으로 상호 작용 할 수 있습니다. 감지 시스템은 안정적이고 신뢰할 수 있으며 효율적입니다.
이미지 처리 후, 사전에 설정된 검사 기준에 따라 일치하는, 차원적 결함 및 미용적으로 결함이있는 물체를 위해 물체가 세 가지 다른 저장 구역으로 수입됩니다.객체 검사 매개 변수는 빠르고 쉽게 설정, 장비와 공급 장치가 청소하기가 쉽고 검사 빈도는 높습니다.
| T에크니컬 매개 변수 | 12 |
| M물류 | S이리카 젤 |
| C오로르 | F색상 |
| 최소 외부 지름(mm) | 3mm |
| 가장 큰 바깥 지름(mm) | 12mm |
| 최소 검출 가능한 두께 ((mm) | 2mm |
| 최대 검출 가능한 두께 ((mm) | 12mm |
| 효율성 | 최대 속도는 1000pcs/min 제품 표면과 크기에 따라 다릅니다. |
| 먹이는 | 진동식 |
| 크기 탐지 | 12 |
| 카메라 | B/W |
| 탐지범위 (mm) | Φ18 |
| 최대탐지높이 ((mm) | 12mm |
| 결의 비율(mm) | 0.001 |
| 탐지정확도 (mm) | +/- 0.008 |
| 반복합니다정확성(mm) | +/- 0.005 |
| 높이 측정 검사 | 12 |
| 탐지범위 (mm) | 12mm |
| 결의 비율(mm) | 0.001 |
| 탐지정확도 (mm) | +/- 0.008 |
| 반복합니다정확성(mm) | +/- 0.005 |
| 표면 작업장 | 12 |
| 카메라 | F색상 |
| 개별 카메라 탐지 범위 (mm) | 12mm |
| 광적 해상도 (mm/px) | 0.010 |
| 최소 감지 가능한 결함 면적 (mm) | 00.030x0.030 |
| 내부측 검사역 (선택) | 12 |
| 카메라 | F색상 |
| 개별 카메라 탐지 범위 (mm) | 12mm |
| 광적 해상도 (mm/px) | 0.010 |
| 최소 감지 가능한 결함 면적 (mm) | 00.030x0.030 |
| 외측 검사역 | 12 |
| 카메라 | F색상 |
| 개별 카메라 탐지 범위 (mm) | 12 |
| 광적 해상도 (mm/px) | 0.012 |
| 최소 감지 가능한 결함 면적 (mm) | 00.036x0.036 |
| 선택적 |
| 5L 호퍼 |
| 15L 호퍼 |
| 먼지 모자 |
| 수동 청소 제어 |
| 포장ag기기 |
DENT- 이중 유리 테이블 시각 검사 기계의 적용
전자 부품, 정밀 주사형조, 하드웨어 고정장치,
밀폐 반지,바바마 실리콘,산업용 은 콘택트 등
